Huzalköteg -gépek: A modern elektronika láthatatlan ereje

I. Bevezetés

Megállt már valaha, hogy megfontolja a vezetékek bonyolult hálózatát, amely az autóját táplálja, tartja a hűtőszekrény futását, vagy lehetővé teszi az okostelefon számára, hogy zökkenőmentesen működjön? A számtalan mindennapi elektronika karcsú külseje alatt rejtve egy komplex, szervezett kábelrendszer található, amelyet huzalkötegnek hívnak. Ezek a nem énekelt hősök kulcsfontosságúak az energia, az adatok és a jelek továbbításához, biztosítva a gyakorlatilag minden használt elektronikus eszköz biztonságos és hatékony működését.

De hogyan jönnek létre ezek a bonyolult vezetékcsomagok ilyen pontossággal és konzisztenciával? A válasz a dróthővárazógép - A huzalköteg -gép egy kifinomult ipari berendezés, amelynek célja a dróthevők gyártási folyamatának automatizálására és korszerűsítésére. A huzalok vágásától és sztriptízétől a terminálokig és a csatlakozók összeszereléséig ezek a gépek kulcsszerepet játszanak a nyersanyagok modern technológia létfontosságú artériáinak átalakításában.

A mai gyors tempójú gyártási tájban a magas színvonalú, megbízható és költséghatékony huzalköteg iránti kereslet egyre növekvő. A huzalköteg -gépek élen járnak a kereslet kielégítésében, páratlan hatékonyságot, pontosságot és sokoldalúságot kínálva. Ez a cikk belemerül a dróthevőkészülékek világába, feltárva alapvető alkotóelemeiket, operatív mechanizmusokat, változatos alkalmazásaikat és a különböző iparágak számára nyújtott átalakító előnyöket.

Ii. A dróthevők alapjai

A magjában a huzalköteg vezetékek, kábelek és gyakran más alkatrészek, például csatlakozók, csatlakozók és védő burkolatok szervezett szerelvénye, amelyet elektromos energia vagy jelek továbbítására terveztek.

A. A huzalköteg alkotóelemei

Összetevő	Leírás
Vezetékek	Ezek az elektromos áram vagy az adatok vezetékei. Különböző típusú (például sodrott, szilárd), mérőeszközök (vastagság) és szigetelőanyagokból származnak, amelyeket az alkalmazás feszültsége, áram és környezeti követelményei alapján választanak meg.
Csatlakozók	Olyan eszközök, amelyek csatlakoznak az elektromos áramkörökhez, lehetővé téve a könnyű csatlakozást és a leválasztást. Nagyon eltérőek a alak, a méret, a PIN -kód és a reteszelő mechanizmusok között, amelyeket meghatározott interfészekhez (például autóipar, adatok, teljesítmény) alakítanak ki.
Terminál	A fém alkatrészek egy huzal végéig szaporodtak vagy forrasztottak, lehetővé téve, hogy csatlakoztassanak egy csatlakozóhoz vagy más elektromos ponthoz. A gyakori típusok közé tartozik a gyűrűs terminálok, a ásó terminálok és a PIN -kódok.
Szalagok, vezetékek és védőburkolatok	Az olyan anyagokat, mint az elektromos szalag, a fonott hüvely, a hullámosított csövek vagy a hő zsugorodó csövek, a vezetékek csomagolására, kopásállóság biztosítására, a nedvesség elleni védelemhez és a szigetelés nyújtására használják.

B. Miért nélkülözhetetlenek a huzalkötegek?

A huzalkötegek sokkal több, mint csupán a vezetékkötegek; kritikusak:

Szervezet és helymegtakarítás: Számos egyedi vezetéket konszolidálnak egyetlen egységbe, így a telepítés hatékonyabbá, hatékonyabbá válik és optimalizálja a helyet a komplex rendszereken belül.
Védelem a környezeti tényezőktől: A védő burkolatok a hőtől, a hidegtől, a kopástól, a nedvességtől, a vegyi anyagoktól és a rezgésektől, meghosszabbítják élettartamukat és biztosítják a megbízhatóságot.
A telepítés és karbantartás könnyűsége: Az előre összeszerelt kábelköteg leegyszerűsíti a telepítési folyamatot, csökkenti a hibákat és időt takarít meg. Ez egyértelművé teszi a hibaelhárítást és a karbantartást is.
Az elektromos integritás és biztonság biztosítása: A huzalok pontos útválasztásával és rögzítésével a hevederek megakadályozzák a rövidzárlatokat, csökkentik az elektromágneses interferenciát (EMI), és biztosítják a folyamatos elektromos teljesítményt, ami a biztonság szempontjából kiemelkedő fontosságú.

Iii. A dróthevőköteg -gépek típusai

A huzalköteg -gépek különféle formákban kaphatók, amelyek mindegyike a gyártási folyamat egy adott szakaszára szakosodott, vagy több funkciót integrálva a magasabb automatizálás érdekében.

A. kategorizálás funkció szerint

Géptípus	Leírás

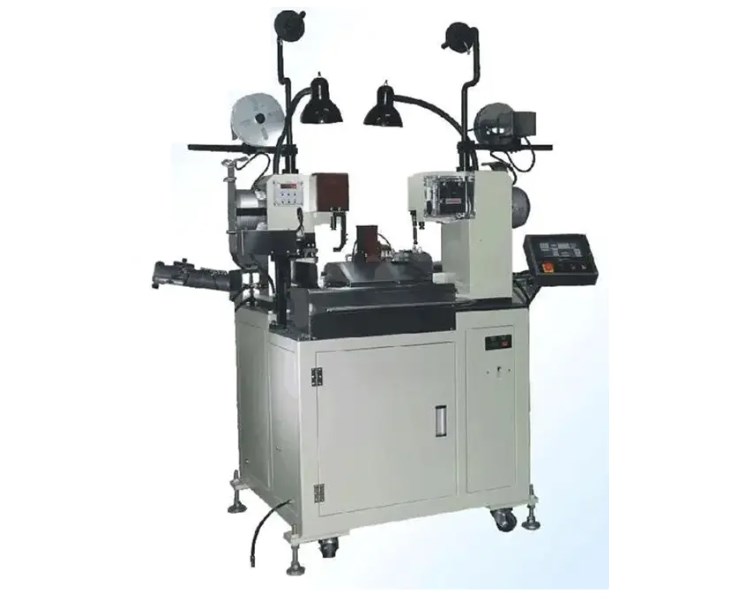

Cutting and Stripping Gépek	Ezek alapvető fontosságúak. Teljesen automatikus: Képes pontosan mérni, vágni és levágni a szigetelést a huzal mindkét végéről egyetlen folyamatos működéssel. Egyes fejlett modellek egyszerre is krimpolódhatnak. Félautomata (például Benchtop sztriptíz): Szükség van a vezetékek kézi táplálására, de automatizálja a sztrippelési folyamatot, ideális alacsonyabb mennyiséghez vagy speciális alkalmazásokhoz.

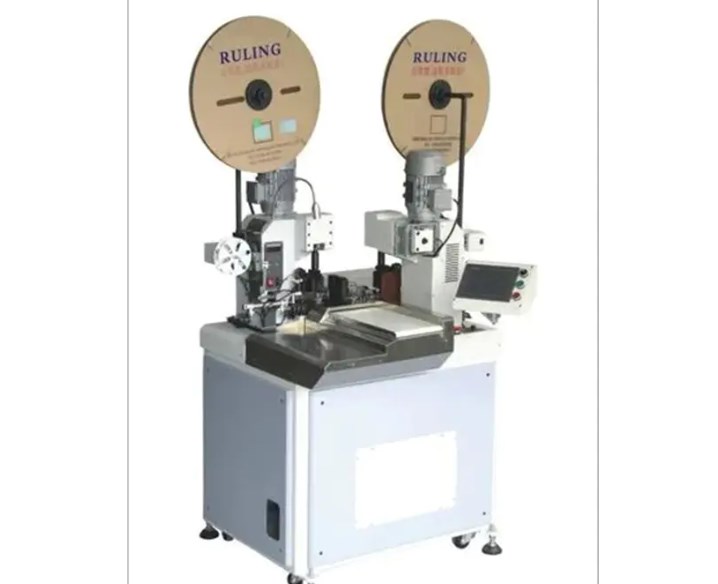

Krimpinggépek	A csatlakozók rögzítésére használják a huzalok lecsupaszított végeihez. Automatikus krimpingprések: Nagysebességű gépek, amelyek ömlesztett terminálokat táplálnak, huzalokra krimpolják őket, és gyakran integrálódnak a vágó és sztriptízbe. Félautomata krimping eszközök: Benchtop gépek, ahol a kezelő manuálisan elhelyezi a huzalt és a terminálot. Kézi krimping eszközök: Nagyon alacsony térfogat, prototípus vagy speciális javításhoz használják.
Terminál behelyező gépek	Miután a terminálok krimpeltek, ezek a gépek automatikusan vagy félig automatikusan beillesztik a krimpelt terminálokat a csatlakozóház megfelelő üregeibe.
Szalagos és csomagológépek	Ezek a gépek az összeszerelt huzalokat különféle szalagokkal (például PVC, ruhával, önmagamással) csomagolják, vagy védővezetékeket alkalmaznak, így a végső csomagolt heveder.
Tesztelő gépek	Alapvető fontosságú a minőség -ellenőrzéshez. Folytonossági tesztelés: A vezetékek nyitott áramkörei vagy törések ellenőrzése. Szigetelés ellenállás tesztelése: Ellenőrzi a huzalszigetelés integritását. Funkcionális tesztelés: Szimulálja a heveder tervezett működését annak biztosítása érdekében, hogy az összes csatlakozás és jel megfelelően működjön.

B. Integrált és önálló rendszerek

A gyártók választhatnak az önálló gépek között olyan speciális feladatokhoz vagy integrált rendszerekhez, amelyek több funkciót (például vágó-trip-krimpolási gépeket) egyesítenek egy automatizált vonalba, magasabb áteresztőképességet és csökkentett kézi kezelést kínálva.

C. speciális gépek

Néhány gépet nagyon specifikus alkalmazásokhoz terveztek, például koaxiális kábelek feldolgozására, lapos szalagkábelek vagy rendkívül kis vezetékek kezelésére a mikroelektronikához, vagy nagy nyomtávú vezetékeket a nehéz teherbírású ipari alkalmazásokhoz.

Iv. Kulcsfontosságú elemek és technológiák

A huzalköteg -gépek pontossága és hatékonysága kifinomult belső alkatrészeiknek és integrált technológiájuknak köszönhető.

Alkatrész/technológia	Szerep
Táplálkozási rendszerek	Ezek a rendszerek, beleértve a huzaltákot és a derelereket, biztosítják a sima és következetes huzalellátást a géphez, megakadályozva a kusza és a feszültség problémáit.
Az egységek mérése és vágása	Nagyon pontos érzékelőkkel és vágó pengékkel felszerelve ezek az egységek pontosan megmérik a kívánt huzalhosszot, és tiszta, burr-mentes vágásokat végeznek.
A pengék és mechanizmusok eltávolítása	A speciális pengék eltávolítják a szigetelést anélkül, hogy a huzalvezetőt károsítanák. Különböző pengék típusokat és sztriptíz mechanizmusokat használnak különféle huzalmérőkhez és szigetelőanyagokhoz.
Crimping Applikátorok és meghal	Ezek olyan precíziós eszközök, amelyek képezik a terminált a huzalvezető körül, biztosítva a biztonságos és elektromosan hangos csatlakozást. A helyes szerszámkészlet döntő jelentőségű minden terminál típushoz.
Látórendszer	Az egyre gyakoribb látásrendszerek kamerákat és képfeldolgozó szoftvert használnak a huzal vége, a krimpolási minőség és a terminál beillesztésének ellenőrzésére, a valós időben történő hibák azonosítására és a minőség-ellenőrzés javítására.
Szoftver és automatizálás	A programozható logikai vezérlők (PLC) és a felhasználóbarát szoftver interfészek vezérlőgép-műveletei, lehetővé téve a huzalhosszok pontos programozását, a sztrippelési mélységeket és a krimpációs paramétereket. Ez lehetővé teszi a gyors átalakításokat és az összetett kábelköteg -konfigurációkat.
Biztonsági funkciók	A modern gépek számos biztonsági funkciót tartalmaznak, beleértve a biztonsági őröket, a vészhelyzeti stop gombokat és az reteszelőt, hogy megvédjék az operátorokat a használat során.

V. Hogyan működnek a huzalköteg -gépek (a gyártási folyamat)

A huzalköteg létrehozása egy többlépéses folyamat, amelyet ezek a speciális gépek nagyrészt automatizálnak.

A. Huzal etetése és mérése

Egy huzaltekercs táplálja a huzalt a gépbe. A pontos kódoló a hám minden szegmenséhez szükséges pontos hosszát méri.

B. Huzalvágás

Miután a kívánt hosszúságot megmérik, egy éles penge tisztán vágja a huzalt.

C. Huzalszünet

A gép ezután pontosan eltávolítja a meghatározott szigetelés hosszát a vágott huzal egyik vagy mindkét végéből, és a vezetőt kitéve a megszüntetés céljából.

D. Terminál krimping

A lecsupaszított huzal végét egy krimplikáló applikátorba kell táplálni, amely egy szerszámkészletet használ a vezető mechanikus deformálására a vezető körül, erős elektromos és mechanikus csatlakozást hozva létre. Ez megtehető az egyik vagy mindkét végén.

E. Pecsét beillesztése (adott esetben)

A környezetvédelemet igénylő hevederek esetében a pecsétek automatikusan vagy manuálisan beilleszthetők a huzalra a krimpelés előtt.

F. Csatlakozó szerelvény

Ezután a csatlakozóház megfelelő üregeibe beillesztik a terminálokkal ellátott vezetékeket. Ez a lépés lehet kézikönyv az összetett hevederekhez vagy az egyszerűbbek számára automatizált.

G. Saping/Bundling

Az összeszerelt huzalokat ezután elektromos szalaggal, fonott hüvelyes vagy hullámosított csövekkel összerakják, hogy a végső kábelkötegszerkezetet kialakítsák, védelmet és szervezést biztosítva.

H. Tesztelés és minőség -ellenőrzés

Végül, a kitöltött huzalköteg szigorú tesztelésen megy keresztül (folytonosság, szigetelés, funkcionális) annak biztosítása érdekében, hogy megfeleljen az összes elektromos és mechanikai előírásoknak, és mentes legyen a hibáktól.

Vi. Alkalmazások az iparágakban

A huzalköteg -gépek nélkülözhetetlenek az iparágak hatalmas sorozatánál, amelyek alapozzák a különféle termékek funkcionalitását.

Ipar	Huzalkötegek alkalmazása
Autóipar	Az autóipar talán a legnagyobb fogyasztó, a motorkezelő rendszerek, a belső világítás, az infotainment, a biztonsági funkciók (ABS, légzsákok) és az energiaeloszlás nagymértékben támaszkodik a járművek egész területén.
Űrrepülés és védelem	Az olyan kritikus alkalmazásokban, mint az avionika, a repülési irányító rendszerek és a katonai berendezések, a huzalkötegeknek meg kell felelniük a szigorú megbízhatóságnak és a teljesítményszabályoknak, amelyek gyakran szélsőséges környezetben működnek.
Elektronika	A fogyasztói elektronikától, például a televízióktól és a számítógépektől kezdve az ipari vezérlőpanelekig és a hálózati berendezésektől, a huzalkötegek biztosítják a belső huzalozási infrastruktúrát.
Orvostechnikai eszközök	A pontosság és a megbízhatóság az orvosi berendezésekben kiemelkedő fontosságú. A huzalkötegek megtalálhatók a diagnosztikai gépekben, a műtéti eszközökben, a betegmegfigyelő rendszerekben és még sok másban.
Távközlés	A hevederek elengedhetetlenek az alkatrészek összekapcsolásához a kommunikációs infrastruktúrában, ideértve az alapállomások, adatközpontok és hálózati eszközöket.
Otthoni készülékek	A mindennapi készülékek, például mosógépek, hűtőszekrények, sütők és porszívók, huzalkötegeket használnak a belső elektromos csatlakozásukhoz.
Ipari gépek	A robotika, a gyári automatizálási berendezések és a nehéz gépek mind a robusztus vezetékkötegektől függnek az energia- és vezérlőjel -átvitelhez.

Vii. A huzalköteg -gépek használatának előnyei

A huzalköteg -gépek elfogadása jelentős előnyöket kínál a gyártók számára.

Haszon	Magyarázat
Megnövekedett termelési hatékonyság és sebesség	Az automatizálás drasztikusan csökkenti a kábelkötegek előállításához szükséges időt a kézi módszerekhez képest, ami magasabb kimenetet eredményez.
Fokozott pontosság és pontosság	A gépek következetes pontossággal végeznek feladatokat, minimalizálják az emberi hibákat a vágás, a sztriptíz és a krimpálás során, ami kritikus jelentőségű a termékminőség szempontjából.
Javított termékminőség és megbízhatóság	A következetes folyamatok egységes hevedereket eredményeznek, megbízható elektromos kapcsolatokkal, csökkentve a hibákat és biztosítva a hosszú távú teljesítményt.
Csökkentő munkaerőköltségek	Az automatizálás csökkenti az ismétlődő feladatok kézi munkáját, lehetővé téve az emberi erőforrások bonyolultabb vagy felügyeleti szerepeinek kiosztását.
Minimalizált anyaghulladék	A pontos mérések és az ellenőrzött folyamatok csökkentik a hulladékanyagot, ami költségmegtakarítást eredményez.
Nagyobb biztonság az üzemeltetők számára	Az automatizált gépek csökkentik annak szükségességét, hogy az operátorok éles szerszámokat kezeljenek vagy ismétlődő mozgásokat hajtsanak végre, javítva a munkahelyi biztonságot.
Méretezhetőség és rugalmasság a termelésben	A gépek programozhatók különböző kábelköteg -konfigurációkhoz, lehetővé téve a gyártók számára, hogy gyorsan alkalmazkodjanak a termékkövetelmények megváltoztatásához, és szükség szerint felfelé vagy lefelé méretezzék.

Viii. A huzalköteg -gép kiválasztásakor figyelembe veendő tényezők

A megfelelő huzalköteg -gép kiválasztása egy stratégiai döntés, amely befolyásolja a termelés hatékonyságát és a termék minőségét.

Tényező	Megfontolás
A termelési mennyiség és az átviteli követelmények	A szükséges hevederek várható mennyisége diktálja a gép automatizálásának és sebességének szintjét.
Huzaltípusok és méretek	Győződjön meg arról, hogy a gép képes kezelni a termékekben használt huzalmérők, szigetelő anyagok és típusok (például egy mag, többmagos, árnyékolt) tartományát.
Terminál- és csatlakozó típusai	A gépnek kompatibilisnek kell lennie a használni kívánt konkrét terminálokkal és csatlakozókkal, gyakran speciális applikátorokat és meghalást igényel.
A kívánt automatizálás szintje	Fontolja meg, hogy a félautomata gépek elegendőek-e az alacsonyabb mennyiséghez, vagy ha egy teljesen automatikus, integrált rendszerre van szükség a nagy volumen előállításához.
Költségvetés és megtérülés	Értékelje a kezdeti beruházási költségeket a hosszú távú előnyökkel szemben a megnövekedett hatékonyság, a csökkentett munkaerő és a jobb minőség szempontjából a beruházás megtérülésének meghatározása érdekében.
Gépi lábnyom és hely elérhetősége	Értékelje meg a gép fizikai méretét, és győződjön meg arról, hogy illeszkedik a gyártóüzem elrendezéséhez.
Beszállítói támogatás, szerviz és pótalkatrészek	A megbízható értékesítés utáni támogatás, a rendelkezésre álló pótalkatrészek és a technikai segítségnyújtás döntő jelentőségű az állásidő minimalizálásához.
Szoftverintegráció és felhasználóbarátság	Az intuitív felhasználói felület és a meglévő gyártási végrehajtási rendszerekkel (MES) kompatibilitás nagymértékben javíthatja a működési hatékonyságot.

Ix. Karbantartás és hibaelhárítás

A megfelelő karbantartás kulcsfontosságú a huzalköteg -gépek hosszú élettartamának és optimális teljesítményének biztosításához.

Vonatkozás	Leírás
Rendszeres tisztítás és kenés	A megelőző tisztítás eltávolítja a törmeléket és a huzalrészecskéket, míg a megfelelő kenés csökkenti a mozgó alkatrészek kopását.
Penge és szerszám csere	A pengék vágása és a krimping -szerszámok idővel elhasználódnak, és rendszeresen ellenőrizni kell, és ki kell cserélni a pontosság és a minőség fenntartása érdekében.
Kalibrálás és beállítás	Az időszakos kalibrálás biztosítja, hogy a mérések, a mélység és a krimpingerők pontos maradjanak.
Általános kérdések és megoldások	Az operátorokat kiképzni kell a szokásos problémák azonosítására és kezelésére, például a huzalcsúszás, az inkonzisztens szalaghosszok vagy a gyenge Crimps, gyakran a gépbeállítások beállításával vagy a kopott alkatrészek cseréjével.
A megelőző karbantartás fontossága	A szigorú megelőző karbantartási ütemterv után jelentősen csökkenti a váratlan bontás valószínűségét, meghosszabbítja a gép élettartamát és biztosítja a következetes kimenetet.

X. A jövőbeli trendek és innovációk

A dróthevemerű gépipar folyamatosan fejlődik, a nagyobb hatékonyság, intelligencia és fenntarthatóság iránti igények által vezérelve.

Trend	Hatás/leírás
Megnövekedett automatizálás és robotika integrációja	A lámpák kidolgozásának tendenciája több robotot fog beépíteni a drótköteg-gépekkel, amelyek automatizált, kirakodási és összetett összeszerelési feladatokhoz vannak beépítve.
Ipar 4.0 és intelligens gyártás	Az integráció az ipari tárgyak internetével (IIOT) lehetővé teszi a gépek számára, hogy valós idejű adatokat gyűjtsenek és továbbítsanak a teljesítményről, a prediktív karbantartási igényekről és a termelési mutatókról, lehetővé téve az okosabb döntéshozatalt.
Fejlett látási rendszerek és AI a minőség -ellenőrzéshez	Az AI-meghajtású látási rendszerek még kifinomultabbá válnak, képesek a perces hibák és anomáliák nagyobb pontossággal történő felismerésére, tovább javítják a minőségbiztosítást.
Miniatürizálás és pontosság a kisebb alkatrészekhez	Ahogy az elektronikus eszközök zsugorodnak, a huzalköteg -gépeknek egyre kisebb vezetékeket és csatlakozókat kell kezelniük, még magasabb pontossággal.
Fenntarthatóság a gyártásban	A jövőbeli gépek az energiahatékonyságra, a csökkentett anyaghulladékra, valamint a környezetbarátabb huzal- és szigetelőanyagok feldolgozására összpontosítanak.
Testreszabás és igény szerinti termelés	Az automatizálás és a szoftver fejlődése lehetővé teszi a gyorsabb átváltást és a rugalmasabb gyártósorokat, támogatva a testreszabott és igény szerinti huzalkötegek iránti növekvő igényt.

Xi. Következtetés

A huzalköteg -gépek a számtalan elektronikus termék funkcionalitásának és megbízhatóságának mögött meghúzódó munkalevelek, amelyek meghatározzák a modern világunkat. Az autó bonyolult huzalozásától az orvostechnikai eszközön belüli finom csatlakozásokig ezek a gépek biztosítják, hogy az energia és az adatok zökkenőmentesen és biztonságosan folynak.

Folyamatos evolúciójuk, amelyet az automatizálás, az AI és az összekapcsolhatóság fejlődése vezet, még hatékonyabb, pontosabb és fenntarthatóbb jövőt ígér a gyártáshoz. Ahogy a technológia tovább halad, a dróthevőkészülék -gépek szerepe csak fontosságú lesz, megszilárdítva a nélkülözhetetlen eszközöket az innováció folyamatos menetében.
